1.HISTORIA DE LAS TELECOMUNICACIONES
1.1 Primeros pasos en las telecomunicaciones
En los años 3500 AC solo había
comunicación a partir de signos abstractos dibujados en papel hecho de hojas de
árboles; hacia 1184 AC ya se podían transmitir mensajes a distancia con señales
de fuego, el antiguo imperio Romano y Griego poseían muy buenos sistemas de
este tipo, hacia los años 500 AC dos ingenieros de Alejandría (Kleoxenos y
Demokleitos) usaban un sistema de recepción y transmisión de información solo
en la noche, el sistema constaba de dos caminos separados por una colina,
dependiendo de cuantas antorchas y comofueran acomodadas en la colina el
mensaje podía ser leído (para el mensaje “One hundred Cretans have deserted"
fueron utilizadas 173 antorchas y la transmisión duró alrededor de 1 hora y
media), pero quizás uno de los primeros intentos de telecomunicaciones o
transmisión de información a largas distancias fue la Maraton que consistía en
que una persona llevaba un mensaje de un sitio a otro corriendo a través de
kilómetros de distancia (En los años 490 AC la victoria de Atenas sobre Grecia
fue transmitida por un hombre y luego de decirlo murió ya que era muy
extenuante el correr a través de tantos kilómetros).
Luego nacieron otras
formas de comunicación donde las personas se situaban en sitios altos y
transmitían la información a otros a través de gestos hechos por el movimiento
de sus brazos, hasta que las información llegaba a su destino. En áreas
selváticas donde se dificultaba obtener línea de vista para transmisión de
información, desde sitios altos, fueron desarrollados los telégrafos de tambor,
la idea era transmitir la información a través de sonidos que emanaban de un
tambor hecho con madera de los árboles para los nativos de África, Nueva Guinea
y América, mientras que en China usaban el conocido tamtam que era un gran
plato metálico creado para transmitir información audible con algunos toque de
un martillo sobre él.
Hacia los años 360 AC fueron creados
los telegrafos de agua que almacenaban información detallada y luego se
transmitía por señales de humo o fuego. La idea era poder almacenas las señales
de los telégrafos de antorcha para que pudieran ser leídas posteriormente, esto
se llamo telégrafo hidro-óptico y constaba de una seriede barriles llenos de
agua hasta determinado nivel y se tapaban o destapaban de acuerdo a la señal de
fuego que correspondiera.
En los años 150 AC habían acerca de
3000 redes de telégrafos de agua alrededor del imperio Romano. No solo los
Indígenas usaban señales de humo para intercambiar información, pero también en
los años 150 AC los romanos trabajaron en este tipo de transmisión y tenían
Telegrafos de humo por una longitud total de 4500 kilómetros, estos se usaban
ampliamente para señalización militar, la red de estos telégrafos constaba de
torres localizadas dentro de un rango visible desde donde se enviaban
combinadas señales ópticas y señales de humo para transmitir información.
En el año 500 DC El astrónomo
Arya-Bhatta de India, desarrollo el sistema de
NUMERACION DECIMAL con el cual logró
encontrar la facilidad de representar números largos con la adición de ceros
decimales.
En el año 1794, cuando la revolución
Francesa fue necesario inventar un nuevo sistema de comunicación fue entonces
cuando Claude Chape desarrollo elTelegrafo Optico con su propio alfabeto, este
dispositivo consistía de una columna con un 2 brazos movibles y un rayo de luz
atravesada la estructura, con las combinaciones de os rayos de luz era posible mostrar
diferentes cuadros que incluían como 196 caracteres (letras en mayúscula y
minúscula, signos de puntuación, marcas etc...).La red de telégrafos constaba
de 22 estaciones que unían a la población de Lille con la capital (Paris)
separadas una distancia de 240 km y tomaba solo de 2 a 6 minutos transmitir un
mensaje, leerlo e interpretar los símbolos podía tomar alrededor de 30 horas.
1.2. Principios de
las telecomunicaciones eléctricas
1729 Stephan Gray descubre que
la la electricidad puede ser transmitida.
En 1750 Benjamin
Franklin, con su famoso experimento de la cometa estableció la ley de
conservación de la carga y determinó que debían de haber cargas positivas y
negativas.
En 1780 Charles
Agustin de Coulomb midió fuerzas eléctricas y magnéticas utilizando una balanza
de torsión que él mismo inventó.
1801 En la Academia de
Ciencias de París ALEJANDRO VOLTA, físico italiano, presenta su invento llamado
"pila de Volta"
1809 El Alemán Samuel
Thomas Soemmerring (1755-1830) inventó el telégrafo
electro-químico cuyo
principio se basaba en convertir agua en hidrógeno y oxígeno con electricidad.
1819 Hans Crinstian
Oersted encontró que un hilo por el que circulaba corriente hacía que se
desviase una aguja imantada, demostrando que la electricidad podía producir
magnetismo. Antes se consideraban fenómenos independientes.
En 1820 André
Marie Ampere, amplió las observaciones de Oersted, inventó una bobina
consiguiendo la magnetización. Casi simultáneamente Georg Simon Ohm publicó su
ley que relacionaba la corriente la tensión y la resistencia.
En 1831,
Michael Faraday demostró que un campo magnético variable podía producir una
corriente eléctrica, utilizando para ello un imán en movimiento y viendo la
corriente inducida en un hilo próximo.
1833-1837 Carl Friedrich Gauss
(1777-1835) y Wilhelm Weber (1804-1891) inventan varios telégrafos
electromagnéticos. Weber realiza una conexión entre Göttinger Sternwarte y la
Universidad con dos alambres.
1835 Karl August
Steinheil tratan de usar rieles para la transmisión de señales. El gran
problema fue el aislamiento.
1840 La primera patente
de Morse.
En 1842,
Joseph Henry, inventor de la telegrafía de hilos, demostró que con un circuito
de descarga podía magnetizar agujas situadas en el sótano, dos pisos másabajo.
Utilizando un hilo vertical detectó rayos a una distancia de unos 12 Km.
1844 Samuel Findley
Breese Morse, nacido en 1791 en Charlestown (EE.UU.), perfeccionó en este año
su código Morse para telegrafía, después de su presentación al mundo en 1835.
Gracias a este avance se realiza la primera transmisión telegráfica entre
Washintong y Baltimore el 14 de mayo de este año, el mensaje fue un pasaje
bíblico.
1849 Fue construida la
primera línea de larga distancia para transmisión telegráfica entre Berlin y
Frankfurt. Parte del cableado se hizo bajo tierra y el resto aéreo.
1850 A través del cable
marino se logra enlazar Inglaterra y Francia Sistemas de Telecomunicación .
1851 Se instalaron las
primeras alarmas de incendio por cable en Berlin y Munich por la firma Siemens
& Halske.
1853 Se inventa el
Telégrafo por cable para transmisión simultánea en ambas direcciones (modo
dúplex), se usa el método de compensación, propuesto por el físico austriaco
Julius Wilhelm Gintl.
1858 Hay comunicación
eléctrica entre Norteamérica y Europa.
1861 Philip Reis demostró
a varios profesores Alemanes su invento, el primer
teléfono con posibilidad
de transmisión de 90 metros, el uso una membrana animal excitada por un
contacto eléctrico para producir sonidos, la recepción se lograba con un
inductor galvánico oscilando de la misma forma que la membrana.
1866 El primer cable
submarino trasatlántico hace posible el telégrafo Transatlántico entre EEUU-
Francia.
1873, los experimentos de
Faraday permitieron a James Clerk Maxwell, profesor de la Universidad de
Cambridge en Gran Bretaña, establecer la interdependencia de la electricidad y
el magnetismo. En su A treatise on Electricity and Magnetism publicó la primera
teoría unificada electromagnética. Postuló que la luz era de naturaleza
electromagnética y que era posible la radiación a otras longitudes de onda.
1874 Se inventa el Código
de Emil Baudot utilizado en las primeras transmisiones telegráficas y
radioeléctricas.
En 1875 Edison
descubrió que las chispas de los interruptores eléctricos producían
radiaciones, en 1885, patentó un sistema de comunicaciones utilizando antenas
monopolo con carga capacitiva.
1876 El 14 de febrero
Alexander Graham Bell patenta el primer teléfono, este
sistema estaba compuesto
de micrófono y parlante, casi al mismo tiempo Elisa
Gray patenta el micrófono.
1877 Se instala la
primera Línea telefónica en Boston Sommerville.
1878 Se instala la
primera central Telefónica en New Haven, EEUU, constaba de un cuadro
controlador manual de 21 abonados.
1880 TOMAS ALVA EDISON descubre, en una
lámpara de incandescencia, el
fenómeno de emisión en una
filamento caliente.
1882 Nikola Tesla
construye un sistema de potencia alterna AC para reemplazar los generadores y
motores de corriente directa (DC) que se encontraban en uso.
1883 EDISON descubre el llamado
"efecto Edison" sobre el que se basa la
1884 El investigador
Italiano TEMISTOCLES CALZECCHI ONESTI establece
los fundamentos
científicos del cohesor.
1886 Los datos para
procesamiento del censo de EEUU son almacenados en
En 1887-1888 H.
Hertz probó la validez de las teorías de Maxwell. Para su
experimento Hertz utilizó
un dipolo alimentado en su centro con las descargas de una bobina.
Como antena receptora usó
una espira cuadrada con un entrehierro en el que se producían descargas. Hertz
consiguió sintonizar el sistema añadiendo esferas a los brazos del dipolo,
equivalentes a carga capacitiva y bobinas serie y condensadores paralelo a la
espira receptora.
1891 El físico francés
Edouard Branly construyó el primer receptor de ondas
electromagnéticas al que
denonúnó cohesor. Consistía en un tubo lleno de
limaduras de hierro
conectado a una pila y un galvanómetro.
1892 Se logra el primer
intercambio telefónico automático usando marcación sin operadora.
1894 El Italiano Marconi
efectúa la transmisión de señales inalámbricas a través de una distancia de 2
millas. El sabio inglés LODGE, en el Real Instituto de Londres,
utilizando un excitador HERTZ y un cohesor Branly, establece
la primera comunicación en morse a 36 metros de distancia.
1895 El profesor ruso de
matemáticas de la Universidad de Kazán, ALEJANDRO POPOFF, inventa
la antena que asoció al tubo de limaduras de Branly para detectar tormentas
lejanas. El ingeniero italiano GUILLERMO MARCONI realiza su primer experimento
de transmisión de señales radioeléctricas a poca distancia. MARCONI transmite
señales Morse, sin ayuda de alambre de unión, a una distancia de milla y media.
1896 MARCONI patenta un dispositivo
de perfeccionamiento en las transmisiones de impulsos y señales eléctricas. con
lo que se evoluciona a la radiotelegrafía
En 1897 Oliver
J. Lodge patenta una serie de importantes avances: los dipolos bicónicos,
las cargas inductivas y la sintoiúa con circuitos resonantes.
1897 Se instala la
primera estación Marconi en la isla Wight.
1898 El 3 de junio
MARCONI inaugura el primer servicio radiotelegráfico regular entre Wight y
Bournemouth, de 23 km. de distancia. Se constituye en Londres la primera sociedad
telegráfica, The Wireless Telegraph & Signal Co., siendo nombrado Marconi
su director para explotar la telegrafía sin hilos.
1899 El día 28 de marzo MARCONI
asombra con la primera comunicación por
radio entre Inglaterra y
Francia a través del Canal de la Mancha. Las primeras
palabras fueron para
Branly, descubridor del cohesor.
1889: Las agrupaciones de
antenas fueron propuestas por Sydney George Brown y James Erskine-Murray,
aunque los primeros experimentos no se produjeron hasta 7 años después.
Las antenas de'
microondas, como reflectores parabólicos, lentes, bocinas y guías de onda ya se
usaron antes de 1900.
1899 Primera central
automática en Princentown EEUU El 12 de Diciembre de 1901 Marconi estableció la
primera -comunicación transoceánica entre Cornualles en Gran Bretaña y
Terranova, en Canadá. La frecuencia utilizada fue 820 KHz (366 m). La potencia
del transmisor eran 15 kW. La antena transmisora era un monopolo en abanico,
soportado por do mástiles de 48 m separados 60 m. La antena receptora fue un
hilo metálico, suspendido de una
1902 POUSULEN inventa su
generador de arco que durante muchos años se
utilizo en las emisoras de
telegrafía sin hilos. Comunicaciones radioeléctricas para embarcaciones que
navegaban alrededor del mundo usando código Morse.
1904: John Ambrose Fleming,
colaborador de Marconi, utilizó por primera vez
una válvula termoiónica
para detectar señales de radio.
1903 Se produce la
primera comunicación con un buque de pasajeros, el
"LUCIANA", desde
las bases de Poldhu y Grace Bay.
En 1905 las
antenas habían evolucionado hacia un monopolo piramidal con carga capacitiva, a
70 KHz, en el lado británico y una estructura capacitiva con 200 radiales, a
una altura de 60 m, en Terranova.
1906 Se construye en
América el primer sistema para transmisión de voz a través de ondas
electromagnéticas. Comienzo de la era Electrónica: rectificadores, triodos,
válvulas termoiónicas, amplificadores, etc.
En 1906 Marconi
midió el primer diagrama de radiación de una antena de hilo
paralela al suelo. Dicha
antena es la precursora de las actuales antenas de onda progresiva, rómbicas y
V.
1907 FLEMING perfecciona
su diodo termoiónico detector de radio.
1908 LEE DE FOREST, premio Nóbel de Física,
construye el triodo. Permitió el
desarrollo de
amplificadores de radiofrecuencia, osciladores moduladores y la
mejora de los receptores
al combinar las válvulas con los circuitos resonantes.
1909 Intercambio
telefónico automático entre Berlin y Munich (Alemania)
El período comprendido
entre 1910 y 1919 se caracteriza por la construcción de transmisores con
grandes antenas de baja frecuencia y elevada potencia.
En la década 1910-1919
también se introdujeron nuevas técnicas, como las ayudas a la navegación, las
comunicaciones con submarinos sumergidos y los sistemas de control a distancia.
Nace la transmisión AM, usando una frecuencia portadora modulada por una señal
de voz.
En 1911 se
construyó las antenas de Radio Virginia, en Arlington, a la frecuencia de 137
KHz., El transmisor tenía una potencia da lOO kW.
1910 Se inventa el tubo
de Vacuum, dispositivo que permite transmitir voz a través de largas distancias
y más de una conversación sobre el mismo cable.
1913 Meissner fabrica el
primer oscilador.
1914 En Estados Unidos se
funda la A.R.R.L. (American Radio Relay League),
primera organización de
Radioaficionados de este País.
1915 La Compañia De
Telegrafos Del Oeste (EE.UU.) transmite la palabra por
radiotelefonía desde
Vermont a San Francisco, Hawai y París.
En 1916 Marconi
realizó una serie de experimentos con señales de 2 y 3 m de
longitud de onda,
utilizando reflectores parabólicos cilíndricos, construidos con
hilos verticales. Los
resultados de la experiencia aconsejaron la utilización de
frecuencias de HF e
impulsaron el descubrimiento de los enlaces troposféricos en 1932.
Durante 1916 hubo
emisiones diarias de música en New Rochele, en el estado de New York.
1918 Armstrong proyectó
el circuito superheterodino, básico para receptores AM (moduladores de
amplitud).
1919 Se descubre la memoria
binaria (conmutador) construido con dos triodos. El técnico investigador DAVID
SARNOFF, de la RCA, presenta a la dirección
comercial y a los técnicos
de esta compañía su proyecto del primer receptor de
radio para uso público,
siendo rechazado por unanimidad por no considerarlo
1920 La emisora MARCONI
WIRELESS de Chelsford (Inglaterra) transmite, en
plan de ensayo el primer
concierto de música clásica. La primera transmisión
publica de radio toma
lugar el 22 de diciembre en Koenigs-Wursterhausen –
Alemania. Aparece la venta
al público la revista "QST", órgano oficial de la
A.R.R.L. de los EE.UU. En
Pittsburgh (EE.UU.) se inaugura la emisora KDLA,
que es la primera que
emite programas regulares de radio.
Amstrong desarrolla el
circuito superheterodino.
1921 La T.S.F. inicia en
París los primeros ensayos de programas de radio para el publico utilizando la
Torre Eiffel como antena.
1922: La BBC emitió su primer
programa no experimental en noviembre. En
España, la primera emisora
fue Radio Barcelona, inaugurada en el 24 de Octubre de 1924.
En 1925 ya
existían unos 600 emisores de ondas medias.
Las primeras antenas de
radiodifusión eran muy similares a las utilizadas para las comunicaciones
punto, a punto, pero pronto evolucionaron hacia el radiador demedia onda, que
ofrecía la ventaja de la cobertura omnidireccional.
Los receptores
superheterodinos, inventados pro Edwin H. Armstrong, fueron
posibles gracias a los
tubos electrónicos. Los receptores utilizaban como antenas lared eléctrica y
como masa las cañerías de agua, pero pronto evolucionaron hacia las antenas en
forma de T y piquetas de masa.
En 1922 Taylor
y Young, del Naval Research -Laboratory (NRL), detectaron
objetos en movimiento,
midiendo las interferencias producidas en un sistema de radio de onda
continuara la longitud de onda de 5 m con el transmisor y receptor separados,
presagiando los sistemas de radar Propusieron continuar los trabajos, pero su
plan no fue aceptado.
1923 Se instala la
primera central telefónica de larga distancia (Bavaria,
Alemania). Vladimir
Zworykin patenta su invento el tubo de rayos catódicos usado más adelante como
el principal elemento para la televisión. Los radioaficionados FRED SCHENELL
(1MO), en América, y LEON DELOY (8AB), en Francia, establece una comunicación
en la banda de 110 metros. Zworykin inventa el tubo para transmision de señales
de television.
1924 Radioaficionados
realizan los primeros QSO entre Francia y Australia. El día 23 de Marzo a las
10 de la noche comienzan las primeras emisiones experimentales españolas de
radio en Onda Media desde el madrileño Prado del Rey n.18-22 a través de RADIO
IBERICA, EAJ-6, que se inauguraria el día 12 de mayo a las diez de la noche.
En 1925, Breit
y Tuve midieron la altura de la ionosfera, utilizando para ello
1925: Televisión Los primeros experimentos
de televisión se iniciaron en Gran Bretaña.
En 1925 john
Logie , Baird presentó un sistema de exploración mecánica de las imágenes.
1926 En París se funda la
I.A.R.U. (International Amateur Radio Union).
Se descubre la Modulación
en frecuencia (FM) con lo que se logra alta calidad del sonido para la
radiodifusión.
En 1926 Uda
realizó las agrupaciones de un solo elemento activo, con elementos parásitos.
Dichas antenas denominadas "Yagi", fueron dadas a conocer por el
japonés así llamado, en un artículo publicado en inglés en el año 1928.
1927 Primer enlace
continental mediante radio de onda corta.
1928 El físico alemán
Paul Nipkow, inventor de la televisión realiza la primera
transmisión inalámbrica de
imágenes.
En 1929 Franklin
desarrolló un radiofaro en Escocia. Se empezó a utilizar el
sistema de búsqueda de
dirección (DF) de Adcok consistente en cuatro monopolos.
En 1928 Diamond
y Dunmore desarrollaron el primer sistema de aterrizaje
El desarrollo de las microondas (1930-39) y el RADAR.
En los primeros decenios
del siglo XX las frecuencias de trabajo, en las bandas de LF, MF y HF, hacían
que las antenas tuvieran unas dimensiones mucho menores o comparables a la
longitud de onda. En dichas bandas los circuitos se pueden considerar como de
elementos concentrados. Las bandas de microondas no están claramente definidas,
pero se entiende que empiezan a partir de UHF, hasta banda X. En dichas bandas
las antenas son mucho mayores que la longitud de onda, y los circuitos son de
elementos distribuidos.
1930 Walter Schottky y
otros físicos descubrieron el mecanismo de los
semiconductores, se
invento el LED, rectificadores y celdas fotovoltaicas. El físicoalemán Fritz
Schoter patento un sistema que mejoraba la calidad de video.
En el año 1930 se
detectó, por primera vez un avión en vuelo, de una forma accidental. L. A.
Hyland del Naval Research Laboratory (NRL). Comprobó, mientras probaba un
sistema DF (direction finding), que al pasar un avión por las cercanías, se
producía un incremento en la señal recibida.
1931 Primera transmisión
electrónica de imágenes de televisión en Berlín. ALLENDUMONT inventa el
osciloscopio.
En el año 1931 se
estableció un enlace entre Francia y Gran Bretaña utilizando
antenas reflectores a 1760
MHz. Marconi núdió el alcance sobre el mar de una
transmisión a 500 MHz,
sobre el Mar Mediterráneo, encontrando que se podían
recibir señales a una
distancia igual a cinco veces el alcance visual, descubriendo lo que se
conocería después como enlaces troposféricos.
1932 De los laboratorios
de la A.R.R.L., en EE.UU., sale el prototipo del receptor superheterodino de
JAMES LAMB. El día 26 de Septiembre comienzan lasemisiones experimentales de
EAQ-MADRI, la primera emisora de radiodifusión en Onda Corta de España.
En 1932-RADAR: ya
se había perfeccionado el sistema de radar en el NRL, y sepodían detectar
aviones a una distancia de 80 kilómetros del transmisor. Las
primeras experiencias con
un radar pulsado en EEUÚ se realizaron en el NRL, en Abril de 1936, con un
sistema a la frecuencia de 28.3 MHz y un ancho de pulso de 5 microsegundos. Al
cabo de unos meses el alcance se aumentó en 40 Km. Pronto se llegó a la
conclusión de que era necesario subir en frecuencia, especialmente para
los sistemas embarcados. Los primeros sistemas a 200 MHz se empezaron a
desarrollar en 1936. Con una potencia de 6 kW se alcanzaba una distancia de 50
núllas. El sistema se denominó CXAM.
1935-RADAR- En Gran Bretaña se
iniciaron los estudios sobre el radar cuando
se propuso a Sir Robert
Watson-Watt la construcción de un haz destructor con
ondas de radio. Las
conclusiones del estudio fueron de que no era viable, pero
recomendaba estudiar el
problema de la detección de objetos. En 1935 propuso las condiciones de
funcionamiento.
En 1936 se
probó un sistema de interferencia de onda continua a 6 MHz. En 1935 se probó un
sistema pulsado a 12 MHz, con un alcance de 40 millas.
En el año 1938 se
tenía en funcionamiento el famoso sistema de radar Chain
Home, a, 25 MHz, con un
total de 5 estaciones costeras.
En Alemania se detectaron
barcos en 1938 con un prototipo de radar llamado FREY A. La frecuencia de
trabajo era de 125 MHz y el alcance entre 30 y 60 km.
En otros países como
Francia, Rusia, Italia y Japón también se hicieron
experimentos de
interferencia en sistemas de comunicaciones de onda
continua, e incluso
Francia y Japón instalaron sistemas que se revelaron poco útiles en general.
Las interferencias que se
producían en las comunicaciones de LF especialmente enel verano, hicieron que
los laboratorios de la Bell encargaran a Karl G. Jansky , en1930, un estudio
para que determinara dichas direcciones, a fin de diseñar las antenas con nulos
en ellas. Jansky construyó una antena tipo cortina de Bruce 8 elementos con
reflector, funcionando en la banda de 14 metros, rotatoria. Con dicha antena
comprobó que el ruido estaba originado en las tormentas, pero descubrió además
una fuente de ruido que estaba siempre presente, y que tenía una periodicidad
de 24 horas. Tras meses de observación Jansky determinó que provenía de la
tierra y del sol y además que, había un ruido que provenía de la galaxia, con
un máximo en el centro. Jansky había descubierto la Radioastronomía.
Con las medidas del ruido
se estableció el límite de sensibilidad que se podía
alcanzar con un sistema
receptor de onda corta.
En 1938, Grote
Reber construyó una antena parabólica de 9 metros de diámetro, que funcionaba
en la banda de 2 metros, con la que estableció los primeros radio mapas del
cielo. John D. Kraus descubrió en 1946, en la Universidad de Ohio State, la
antena hélice. Se aplicó a la construcción de un radiotelescopio en 1951. La
banda de funcionamiento era de 200 a 300 MHz.

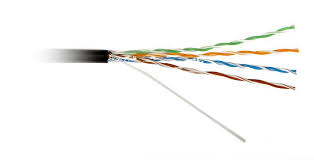

1935 Se construyen los
primeros cables coaxiales y multipar para propósitos de
1936 El ingeniero
norteamericano ARMSTRONG desarrolla los estudios técnicospara la puesta en
práctica de la FM. Fue desarrollado el primer modelo de calculadora programable
"ZUSE Z1" por el ingeniero alemán Konrad Zuse, esta calculadora solo
trabajaba con elementos mecánicos.
1936: Las primeras
transmisiones experimentales de TV electrónica se realizaron durante los juegos
Olímpicos de Berlín en 1936. Las emisiones regulares de la BBC comenzaron el
mismo año. Se utilizaba la frecuencia de 45 MHz. La antena transmisora era una
agrupación circular de dipolos.
1937 Es desarrollado el
tubo Klyston Reflex para generacion de señales de
1938 El alemán Werner
Flechsig (1900-1981) tiene la idea de construir los tubos de rayos catódicos a
color .
La segunda guerra mundial
(1939-1945)
La segunda guerra mundial
supuso un esfuerzo considerable en el desarrollo de todas las tecnologías asociadas
a las comunicaciones ya los sistemas de radar. Las investigaciones realizadas
sentaron las bases para los desarrollos futuros de sistemas de aplicación
civil.
Durante la segunda guerra
mundial hubo un considerable esfuerzo en los sistemas de microondas, para
aplicación a los sistemas de radar.
Se usaron los reflectores,
lentes, bocinas, que ya se habían diseñado a finales del siglo XIX, para
demostrar las teorías de Maxwell.
Durante esta época se
utilizaron las guías de onda abiertas para alimentar
reflectores o lentes, y
las bocinas como radiadores poco directivos. También se
desarrollaron las bocinas
con dos modos para controlar la distribución de Campos en la apertura.
Se desarrollaron
variaciones del reflector parabólico, como cilindros o sectores.
Las antenas
"pillbox" o "cheese" se inventaron durante los años de la
guerra. Paraconformar el haz en forma de cosecante se deformaron los
paraboloides o se utilizaron múltiples alimentadores. Se diseñaron arrays de
guías ranuradas, en la cara estrecha o en la cara ancha, con diseños resonantes
o de onda progresiva.
Durante la guerra se
desarrolló toda la tecnología de guías de onda. Los trabajos de investigación
fuerori recopilados posteriormente por el "Radiation Laboratory" ,
del M.I. T. , bajo la supervisión del "National Defense Research
Coninúttee". Muchos de los textos siguen siendo una referencia obligada en
la actualidad.
El magnetrón fue
descubierto en el año 1940 en Gran Bretaña, por Boot y
Randall. Dicho
descubrimiento permitió el desarrollo del radar en ondas
centimétricas. Se obtuvo
una potencia media de 400 W utilizando un magnetrón de 6 cavidades, a la
longitud de onda de 9.8 cm.
En Estados Unidos se
construyó el sistema EAGLE, con un array de 250 dipolos, a la longitud de onda
de 3.2 cm, con la posibilidad de barrido en un margen de 60 grados.
En 1936 la
RBC inició la emisión de TV , utilizando sistemas mecánicos y
electrónicos. Pronto se
demostró la superioridad de los sistemas electrónicos.
Durante la siguiente
década se -demostraron las ventajas de aumentar el ancho de banda y la
frecuencia (VHF).
1939 La NBC comienza la
difusion de señales de television comercial.
1940 Es instalado el
primer servicio de radio teléfonos por "Deutsche Reichspostentre Berlín y
New York .
1941 Se desarrolla la
calculadora SUZE Z3 que incluía alrededor de 600 reles para cálculos y 2000
reles para memoria, trabajaba con el código binario "Leibnizsche. Son
probados en USA los primeros programas de TV a color
1942 Inventado el casete
para grabacion magnetica de audio.
1944 En Estados Unidos
Howard H. Aiken´s diseñó el primer computador
programable llamado MARK1.
1945: Arthur C. Clarke,
propuso en 1945 la utilización de los satélites
geoestacionarios para los
sistemas de comunicaciones de cobertura mundial. Un satélite en órbita circular
ecuatorial de radio 42.242 vería siempre en la mismazona. Un satélite cubriría
casi un hemisferio y con tres satélites espaciados 120 grados se tendría una
cobertura mundial.
Sistemas de Telecomunicacion
.Tema 1:Historia de las Telecomunicaciones
22/32 Tras la segunda
guerra mundial se produjo un resurgimiento de la radioastronomía.
Se construyeron grandes
instalaciones de observación. La primera de ellas fue la de Manchester (jodrell
Bank) .En la actualidad d estacan varias instalaciones, como el de instituto
Max Planck de radioastronomia, de 100 metros de diámentro y 3200 toneladas.
Puede funcionar hasta 30GHz.
Otra gran instalación es
el reflector esférico fijo de 305 m de diámetro construido en Arecibo, Puerto
Rico. El alimentador primario está soportado por cables y tres toues. Es osible
un bauido de unos 20p grados desde el cenith.
En San Agustín, Nuevo
México se encuentra el array VLA (very large array),con27 antenas cassegrain
'de 25 Km de largo que se pueden desplazar sobre tres ejes (separados 120
grados) de 21 Km de largo. Un radiointerferómetro de 5 km se encuentra en
Cambridge.
1946 Eckert y Mauchly
desarrollaron la primera computadora totalmente
electrónica conocida como
ENAC, la cual contenía 1500 relés y acerca de 18000 tubos. El consumo de
energía era de 150 kW, su peso de 30 toneladas
aproximadamente y cubría
un área de 140 metros cuadrados ademas era 1000
veces más rápida que MARK
1.
1946 comenzó la gran
expansión de la televisión. También Edwin H. Armstrong
demostró la mejora de
sonido en las transmisiones de radio, utilizando modulación de frecuencia en la
banda de VHF.
1948 Los investigadores
estadounidenses John Bardeen y Walter H. Brattain
patentaron el transistor y
B. Shockley los efectos del transistor como amplificador.
El 1 de Julio la firma de
los EE.UU. Bell Telephone Laboratories, anuncia por
todos los medios de
difusión norteamericanos el sensacional descubrimiento deltransistor. Se
definen regulaciones telefónicas para uso de los teléfonos de
marcación directa antes de
la 2da guerra mundial, nace el conteo de duración dellamada por impulsos.
En 1947-RADAR-
Marcum y Swerhng presentan la teoría estadística de la
detección. En 1953
Woodward propone la función de ambigüedad.
1949 Se inventan las
primeras tarjetas de circuitos impresos con el fin facilitar la localización de
los componentes y abaratar los costos de los equipos electrónicos.
1951 Howard H. Aiken
desarrolla el gran computador electromagnético.
En 1954-RADAR-
se introduce la técnica M.T.1 para la visualización de blancos móviles.
1954 Se crea el primer
radio-telescopio de 76 metros en Inglaterra.
1955 Se instala el primer
sistema de marcación telefónica a larga distancia en
Basel Suiza. Se descubre el
diodo varactor.
1956 Bell y Howel
desarrollan la camara de video electronica.
1957-URSS- Fue lanzado al espacio
el primer satélite por la URSS, era una esfera con un diámetro de 58
centímetros y un peso de 84 kilogramos, su nombre Sputnik.
1958-EE.UU- 18 de Diciembre de 1958
se lanzó el. SCORE (Signal Communicating by Orbiting
Relay Equipment). La órbita era elíptica de baja
altitud, con un período de
101 minutos. El satélite grababa el mensaje al pasar por una estación'y'lo
reproducía frente a otra estación receptora. La longitud máxima del 'mensaje
era de 4 minutos, equivalente a un canal vocal o setenta canales deteletipo de
60 palabras por minuto. La frecuencia del enlace ascendente era 150 MHz y el
descendente de 132 MHz. Había -un radiofaro a 108 MHz. Las baterías del sistema
fallaron a los 35 días.
1958 Desarrollo del
circuito integrado. Primeras transmisiones de radio
1960 La NASA de EEUU puso
en órbita a "Echo I A", el primer satélite de
comunicaciones era una
gran esfera metálica de 30m de diámetro localizada a una altitud de 1600 Km que
reflejaba las señales radioeléctricas que recibía. Repetidor pasivo, sin ningún
tipo de baterías o repetidores. Los períodos de rotación eran de 118 y 108.8
núnutos. La órbita era muy baja, por lo que los satélites sólo eran visibles
simultáneamente desde dos estaciones unos pocos minutos. La potencia de los
-transmisores era de 10 kW, las frecuencias de 960 MHz y 2390 Ml4z, y las
antenas de 25 y 18 m de diámetro.
1961 IBM Alemania
introduce el concepto de Tele-Procesamiento. Los datos
transmitidos serial o
paralelamente a través de una línea telefónica pueden ser
reprocesados directamente
en un computador. En el mes de Diciembre es puesto en órbita el primer satélite
artificial "OSCAR I" para el uso de los radioaficionados.
1962 el 20 de mayo el
satélite "TELSTAR I" puesto en órbita por 10 días, permite la primera
transmisión de imágenes de televisión entre USA y Francia. Órbita baja, Primer
satélite con repetidores de banda ancha 4/6 Jhs.
1963: TELSTAR II, lanzado en
1963.
1963: Desarrollado el Diodo
Emisor de luz (LED).
1963 Primer
mini-computador comercial.
En 1963-RADAR- se
publica la teoría del filtro adaptado, que ya se había usado durante el período
de la guerra. En la década de los 60 se introducen las técnicas digitales.
1963-1964 Los satélites SVNCON
II, y III fueron los primeros puestos en órbita
geoestacionaria, en 1963 y
1964. El primero, de la serie falló durante el
lanzamiento. La
utilización era militar.
1964 En USA el hospital
de la Universidad de Nebraska, el Instituto Psiquiátrico
de Omaha y el Hospital de
Norfolk fueron enlazados por un canal de radio satelital empezando así la
Telemedicina.
1964-EE.UU- ECHO II lanzado el 25 de
Enero de 1964.
1965 Se logran la
primeras fotografías del planeta Marte transmitidas desde el
satélite Marinar 4.
Comunicación comercial vía-satélite
1965: El primer satélite
comercial en órbita geoestacionaria fue el INTELSAT I,
también llamado Eral Bird.
Fue lanzado el 6 de Abril de 1965 y estuvo en
operación hasta 1969. Las
comunicaciones se iniciaron de forma operativo el 28 de Junio de 1965. El
satélite tenía dos transponedores de 25 MHz de ancho de banda.
Los enlaces ascendentes
estaban a 6301 MHz para Europa y 6390 MHz para
Estados Unidos. Los
enlaces descendentes estaban a las frecuencias de 4.081 MHz y 4161 MHz. Con
dicho satélite se inicia la actual época de telecomunicación espacial.
La organización INTELSAT
inició sus actividades en 1964, con 11 países
miembros, en la actualidad
tiene 109 miembros y da servicio a 600 estaciones
terrenas en 149 países.
Las series de satélites van desde los INTELSAT I a
El INTELSAT I podía transmitir 240
canales vocales o un canal de TV.
1968: Los satélites de la
serie INTELSAT III se empezaron a lanzar en 1968,
podían transmitir 1200
circuitos telefónicos y 2 canales de TV.
1971: Los de la serie IV se
empezaron a lanzar en 1971, con 4000 canales y 2 de TV .
1979: Se crea INMARSAT,
organización internacional de satélites marítimos, y
permite la comunicación a
través de satélite con barcos. Se utilizan satélites
1981: La serie V se inicia en
1981, con 12000,canales vocales y 2 de TV.
Finahnente los de la serie
VI triplican la capacidad del anterior. Multiplica por 150 la capacidad del
primer INTELSAT 1. El número de transponedores es de 38,en la banda C y 10 en
la banda Ku.
Dichos satélites
distribuían inicialmente la señal a las estaciones locales y redes decable,
pero en la actualidad pueden ser recibidos por usuarios individuales.
Destacan los satélites
europeos ECS y ASTRA, que trabajan en la banda de 10. 9 a 11.7 GHz y los
satélites americanos en la banda de 3.7 a 4.2 GHz.
Los satélites de difusión
directa DBS tienen asignadas unas frecuencias diferentes,
de 11.7 a 12.5 GHz, y
podrán ser recibidos con antenas de diámetro
reducido y receptores de
bajo coste.
1966 El científico
Charles Kao de USA fue el primero en usar la luz a través de un conductor de
fibra de vidrio para transmitir llamadas telefónicas.
1968-FAX- La
firma electrónica alemana Grundig introduce el concepto de Fototelegrafía al
permitir la transmisión de imágenes a través de líneas telefónicas.
1969 Nacimiento de
Internet, gracias al desarrollo de la red de computadores
1970 Se uso oficialmente
el método de Múltiplexación por división de tiempo
(TDM) para intercambio
telefónico.
1971 Rank Xerox colocan
la primera telecopiadora en el mercado. Desarrollo del micro-procesador.
1972 primeras 2839
conexiones de TV cable construidas en EEUU.
1974 Primera calculadora
programable de bolsillo lanzada por Hewlett-Packard.
1975 La compañía IBM
desarrolla la primera impresora láser tipo IBM 3800,
SONY saca al mercado el
"Betamax", se inaugura en Toronto/Canada el TV más grande del momento
(553.33 m).
1976 SIEMENS desarrolla
el teletipo, Motorola introduce la tecnología TTL para
desarrollos de nuevos
microprocesadores.
1977 Fue el año con mayor
número de lanzamientos de satélites de comunicación (SIRIO I , CS , INTELSAT4),
Siemens empezó la producción en masa de las centrales telefónicas EWS.
1978 Se logro tener
información acerca de la atmósfera de Venus. Primera fibra óptica puesta en
operación en Berlín.
1979 Se introduce el
servicio de Telefax en Frankfurt. SONY desarrolla el primer radio cassette. El
16 de julio se funda INMARSAT. Japanese Matsushita Inc. patenta la pantalla de
televisión de cristal liquido.
1980 Varias firmas
japonesas lanzan al mercado los primeros receptores de radio sin condensador
variable de sintonía, que es sustituido por un sintetizador PLL y un teclado
numérico para marcar las frecuencias. Se incrementan las capacidades de
almacenamiento en los microchips 64megas. Se posiciona en el mercado el primer
computador portátil. Se introduce la tecnología de banda ancha para transmisión
usando Mhz de BW. Se pueden realizar videoconferencias.
1981: Finlandia, Suecia,
Noruega y Dinamarca: sistema NMT (Nordic Mobile
1981 Se introduce la
tecnología de sonido multicanal. Los primeros CD player y
discos compactos se
posicionan en el mercado.
1982: España, NMT a 450MHz.
1982: European
Telecommunications Standards Institute (ETSI) establece un
patrón común: El
Groupe Special Mobile (GSM). Para una futura red celular de ámbito
Europeo.
1982 El nuevo sistema
de teletipo llamado Telefax se introduce en Alemania, Suiza y Gran
Bretaña, tiene capacidad de procesamiento digital y velocidad de transmisión
1200 bit/s.
1983 Es el año de los
computadores personales, discos flexibles y dispositivos dealmacenamiento de información.
1984 Por primera vez,
imágenes de un cometa son transmitidas a la tierra por un satélite.
1985 Se lanzan satélites
para aplicaciones militares, aviones, mísiles etc...
1986 La sonda Giotto se
aproxima a 500 km del centro del cometa Halley y
transmite datos físicos a
la tierra.
1987 Se empieza a
utilizar el Nuevo formato de audio digital (DAT) donde la
portadora de sonido excede
en velocidad de grabación.
1987: Tecnología del GSM es
Time Domain Multiple Access (TDMA).
1989 Sistemas de radiodifusión
satelital digital en Alemania. Hay entones TV de alta definición. Con el
Voyager 2 se capturan datos de 4.4 billones de kilómetros mas allá del planeta
Neptuno. Se establece el primer sistema de comunicaciones RDSI en el área de
Rotterdam.
1990 La comisión europea
Rocket Ariane“ localiza uno de los más grandes satélites de comunicación
en el Eutelsat IIF1 con un peso de 1.8 tons y 16 canales que pueden soportar
17000 llamadas telefónicas o 16 canales de TV a color en el tráfico de datos.
1991 Dockent 91-228
introduce los identificadores de llamada.
1992 Nace Internet
comercialmente.
1992: Empieza a funcionar el
GSM.
1994 Después de 25 años
desde Arpanet, EEUU privatiza el manejo de Internet.
1996 Terry Wynne da la
idea del más grande proyecto en cuanto a redes a nivel mundial el WWW; Se
desarrolla el software para transmitir voz telefónica y
música de alta calidad a
través de Internet; Es privatizada parcialmente Telefónica de España, lo que ha
resultado de los mayores éxitos en la privatización de operadores públicos de
telecomunicaciones.
1998: Sistemas de redes
Ópticas pueden transmitir 3.2 Terabits por Segundo
(equivale a 90.000
volúmenes de una enciclopedia). Crean el Chip DSL
(Suscriptor de Línea
Digital) que puede bajar datos a 1.5 megabits por segundo, 30 veces más rápido
que los módems análogos.
1999 Se declara en
quiebra IRIDIUM el Primer sistema de comunicaciones
Móviles de Tercera
Generación, que iba a implantarse en el mundo.
2001 La compañía DoCoMo lanza comercialmente la telefonia UMTS o
de tercera generacion
